На головці болта або грані гайки можна побачити цифри: 8.8, 10.9, 12.9 на болтах і 8, 10, 12 на гайках. Це маркування показує клас міцності кріплення. За ним можна визначити, яке навантаження здатний витримати виріб і чи підходить він для конкретного з'єднання.
Розберемо, що означають ці цифри та як правильно підібрати болт і гайку.
Що означає 8.8, 10.9 і 12.9 на болті
Дві цифри через крапку — це клас міцності болта. Перша цифра, помножена на 100, показує номінальну межу міцності на розрив у мегапаскалях (МПа). Друга визначає співвідношення межі текучості до межі міцності.
Наприклад, для болта 8.8:
- 8 × 100 = 800 МПа — номінальна межа міцності;
- 800 × 0,8 = 640 МПа — номінальна межа текучості.
Межа текучості — це рівень навантаження, після якого метал починає деформуватися незворотно.
Класи міцності болтів
|
Клас |
Номінальна межа міцності |
Номінальна межа текучості |
|
5.8 |
500 МПа |
400 МПа |
|
8.8 |
800 МПа |
640 МПа |
|
10.9 |
1000 МПа |
900 МПа |
|
12.9 |
1200 МПа |
1080 МПа |
Це номінальні значення, які використовуються для розуміння принципу маркування. Нормативні характеристики залежать від стандарту та діаметра кріплення.
Чим відрізняються болти 8.8, 10.9 і 12.9
8.8 — найпоширеніший клас для стандартних сталевих з'єднань. Такі болти використовують у машинобудуванні, металоконструкціях, обладнанні, ремонті техніки.
10.9 — кріплення з вищими характеристиками міцності. Його застосовують у більш навантажених з'єднаннях.
12.9 — високий клас міцності для з'єднань, де такі характеристики передбачені конструкцією або технічною документацією.
Вищий клас не означає, що болт завжди кращий. Підбирати кріплення потрібно за навантаженням і вимогами конкретного з'єднання.
Що означають цифри на гайці
На гайках клас міцності позначають однією цифрою. Найчастіше зустрічаються 5, 6, 8, 10 і 12.
Наприклад, цифра 8 на гайці означає її клас міцності, а не розмір.
Розмір гайки визначається позначенням різьби: M6, M8, M10, M12 тощо.
Тому M12 і клас 8 — це дві різні характеристики однієї гайки:
- M12 — розмір різьби;
- 8 — клас міцності.
Як підібрати гайку до болта
Гайку підбирають не тільки за діаметром і кроком різьби. Важливо врахувати її клас міцності та сумісність із болтом. Для відповідального з'єднання характеристики гайки повинні відповідати вимогам до болта і стандарту, за яким виготовлене кріплення.
Головне правило сумісності:
Клас міцності гайки має бути не нижчим за першу цифру класу міцності болта.
|
Клас міцності болта |
Мінімальний клас міцності гайки |
|
8.8 |
8 |
|
10.9 |
10 |
|
12.9 |
12 |
Якщо використати гайку нижчого класу (наприклад, гайку класу 8 із болтом 10.9), під час високого навантаження зірветься різьба на гайці ще до того, як болт досягне своєї межі міцності.

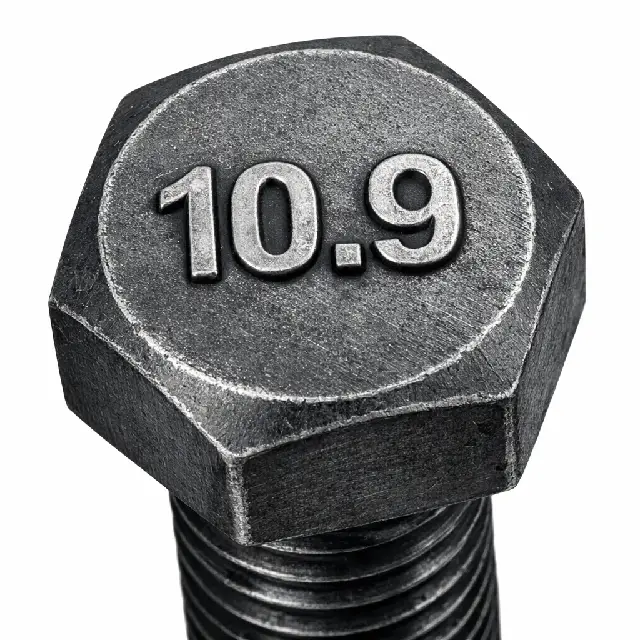

Де знаходиться маркування на болті
На технічній номенклатурі (у прайсі або на упаковці) виріб позначається повністю, наприклад:
Болт M12 × 80 8.8 (де M12 — діаметр, 80 — довжина в мм, 8.8 — клас міцності).
Проте на самому металевому болті (на його шестигранній головці) клеймо містить лише дві речі:
1. Клас міцності (наприклад, 8.8 або 10.9).
2. Клеймо (знак) виробника.
Довжина та повна назва різьби безпосередньо на головку болта не вибиваються.
Що означають DIN 931, DIN 933 і DIN 934
Позначення DIN і клас міцності — це різні речі.
DIN 931 — стандарт для шестигранних болтів із неповною різьбою. Якщо потрібен такий тип кріплення, можна підібрати болти DIN 931 потрібного діаметра, довжини та класу міцності.
DIN 933 — шестигранні болти з повною різьбою. Переглянути відповідне кріплення можна в категорії болти DIN 933.
DIN 934 — стандартні шестигранні гайки. Для них також потрібно враховувати розмір різьби та клас міцності. Відповідне кріплення представлено в категорії гайки DIN 934.
Наприклад, позначення DIN 931 8.8 означає: DIN 931 — конструкція та параметри болта, 8.8 — його клас міцності.
